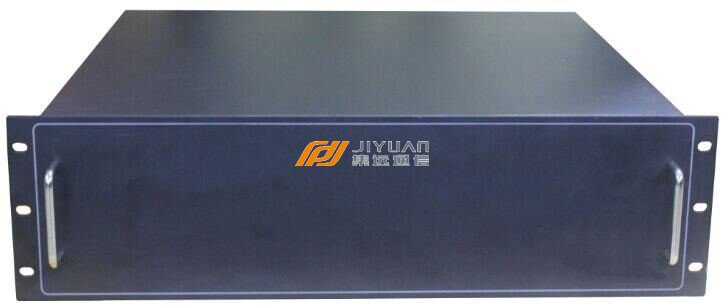

合路器TCOM-400
400兆合路器：TCOM-400
产品概述
合路器主要用作将多路信号合成为一路。合路器采用3dB电桥进行同频合路，体积小，适用频率范围广，可靠性高，而且能够承受大功率，不但能用于多个信道的合路，而且还解决了信道间隔近时的合路共用天线问题。广泛应用于室内覆盖系统中对基站信号的合路。
技术规格
| 序号 | 项目 | 技术参数 | ||
| 二合路 | 三合路 | 四合路 | ||
| 1 | 工作频率 | 400-470MHz | ||
| 2 | 工作带宽 | 30M | ||
| 3 | 端口频率间距 | 100KHz | ||
| 4 | 插入损耗 | ≤4.1dB | TX1/TX2≤7.3dB；TX3≤4.1dB | ≤7.3dB |
| 5 | 驻波比 | ≤1.5dB | ||
| 6 | 端口误差 | ≤0.6dB | ||
| 7 | TX端口间隔离度 | ≥70dB | ||
| 8 | Tx to Rx隔离度 | ≥70dB | ||
| 9 | Ant to Tx隔离度 | ≥50dB | ||
| 10 | 平均功率 | ≤100W per Channel | ||
| 11 | 工作温度 | +0℃ to +40℃ | ||
| 12 | 储存温度 | -40℃ to +85℃ | ||
| 13 | 工作湿度 | ≤95% RH | ||
| 14 | 阻抗 | 50Ω | ||
| 15 | 接口 | N-F | ||
| 16 | 尺寸 | 480*450*132mm | ||
