紧急电话有线广播&调频广播系统
|
产品描述
|
在高速公路隧道等超长纵深的钢筋混凝士封闭式建筑环境下,外界电磁信号被隔挡吸收，手机信号难以有效覆盖。光纤紧急电话广播有线广播+FM无线广播系统为设施内运维工作人员、司乘用户、施工单位人员提供实时、稳定、全程覆盖的专业通讯系统。
光纤紧急电话广播有线广播+FM无线广播系统将无源光网、光纤数据通讯、数字音频、大功率功放、 噪声抑制、ARM+DSP数字处理、数字交换等技术有效集成于一体,实现超高音质的紧急电话对讲、无损非压缩音质的广播系统,解决传输电话广播存在的语音效果差、回声/杂音/啸叫、传输距离短、无法多级管理、电磁干扰大、稳定性差等问题。
|
产品特点
|
- 紧急有线广播有线广播和FM无线广播合二为一节省资源开消;
- 能够接受管辖区段电话分机上呼的双工通话。分机位置及标识在地图自动定位;
- 能够提起电话接听自动录音、值班记录输入界面弹出;可以电脑直接下呼分机;
- 设定时间自动检测设备,人工检测设备,故障自动声光报警;
- 值班记录报表、事件报表、设备故障报表、月度数据统计分析、录音回放;
- 支持多级接警、电话出局,支持数据输出、 SDK接口;
- 实现电话、广播系统二合一整体解决方案, 工业级防护;
- 可无缝接入可视电话分机;提供RS232/RJ45与监控联动;
- FM无线广播支持16信道转发与紧急插播。
|
典型应用
|
- 高速公路隧道、市政隧道紧急有线广播和FM无线广播的覆盖。
- 小区、写字楼、商业综合体等地下车库紧急有线广播和FM无线广播的覆盖。
|

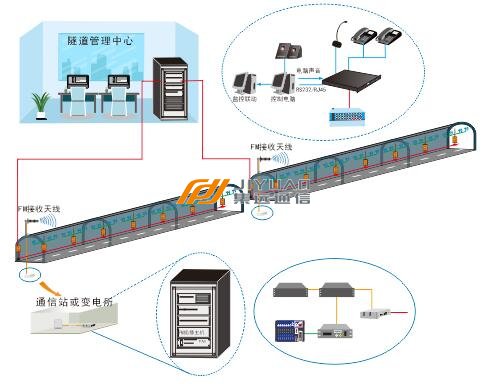

应用示图
|
|
技术参数
|
| 光纤紧急电话有线广播&FM调频无线广播系统-紧急电话主机 | |
| 系统容量 | ≥2048台紧急电话分机，广播分机 |
| 广播音源 | 支持电脑声卡，麦克风，MP3,FM收音机等多路音源输出 |
| 传输媒介 | 光纤专网传输 |
| 多级联网 | 支持多级联网/区域联网，管理中心支持≥50台主机联网接入 |
| 平均无故障时间 | ≥100000小时 |
| 语音带宽 | 20-7000MHz |
| 非线性失真 | ≤3% |
| 工作电压 | AC220V |
| 主机功率 | ≤24W |
| 工作温度 | -20℃～+60℃ |
| 工作湿度 | 5%～95%（无凝露） |
| 储存温度 | -40℃～+65℃ |
| 接地电阻 | ≤3Ω |
| 电话录音时长 | ≥5000小时,录音系统5-10年维护 |
| 其它指标 | 满足GB/T 19516-2017国家标准、JT/T8200-93行业标准 |
| 光纤紧急电话有线广播&FM调频无线广播系统-主机光纤传输部件 | |
| 工作波长 | 1310nm/1550nm |
| 光发功率 | ≥5dBm |
| 接收灵敏度 | ≤-34dBm |
| 接收光功率动态范围 | ≥-26dBm |
| 电大传输距离 | 20km |
| 光纤接口 | PC/FC or SC/PC |
| 光纤紧急电话有线广播&FM调频无线广播系统-有线广播 | |
| 接通时间 | 1-2秒 |
| 声压等级 | 电话机≥95dBA，广播≥110dBA |
| 语音频率范围 | 20-7000MHz，量化精度16位，非线性失真度≤3，符合国标要求 |
| 工作方式 | 全双工通话，音质高，无啸叫 |
| 远程控制 | 广播音量调节，检测分机状态，分机故障，人为盗窃自动上报 |
| 功放 | 30-600W功放，定压式功放可带1-8个喇叭，可分组广播 |
| 承压 | 电话机能承受500V正弦交流1分钟，无火花、飞弧、击穿现象 |
| 功耗 | 整机≤10W;待机≤2W |
| 工作电压 | AC220V |
| 接地电阻 | ≤3Ω |
| 工作温度 | -30℃～+60℃ |
| 工作温度 | 5%～95%（无凝露） |
| 储存温度 | -40℃～+70℃ |
| 防护等级 | IP65 |
| 外观颜色 | 电话机外壳R05桔红（国标）冷轧钢材料，专业防锈喷涂技术 |
| 传输方式 | 默认这GEPON工作方式，可选配为以太网环网方式 |
| 选件1 | 1080P可视电话，报警自动启动视频或人启动视频，查看报警人，路面情况 |
| 选件2 | 手柄通话报警方式；标配为免提报警通话方式 |
| 光纤紧急电话有线广播&FM调频无线广播系统-应急电话分机 | |
| 光发射功率 | -1～5dBm |
| 接收灵敏度 | ≤-34dBm |
| 平均无故障时间 | ≥100000小时 |
| 部件功耗 | ≤3W |
| MAC地址表 | 64 |
| 最大传输距离 | 20km |
| 工作温度 | -30℃～+60℃ |
| 工作温度 | 5%～95%（无凝露） |
| 储存温度 | -40℃～+70℃ |
| 其它指标 | 满足GB/T 19516-2017国家标准、JT/T8200-93行业标准 |
| 光纤紧急电话有线广播&FM调频无线广播系统-FM无线广播 | |
| 频率范围 | 87.5-108MHz |
| 带宽 | 20.5MHz |
| 射频输出功率 | 30dBm±1dB |
| 最大增益 | 40dB±2dB |
| 自动电平控制ALC控制范围 | ≥20dB |
| 增益调节范围及步进 | 0-30dB，1dB Step |
| 系统时延 | ≤6us |
| 带内波动 | ≤3dB |
| 三阶互调 | ≤-20dBc@16CH |
| 驻波比 | ≤1.5 |
| 杂散发射 | ≤-36dBm/100KHz@9KHz～1GHz |
| ≤-30dBm/1MHz@1GHz～12.75GHz | |
| 射频接口 | N-Female |
| 光接口 | 近端：LC/UPC*4/远端：FC/PC*2 |
| 光纤类型 | 单模单纤 |
| 光波长 | 1310nm & 1550nm |
| 光模块参数 | SFP 1.25G.20km |
| 光环路 | 支持 |
| 电源 | AC 220 50/60Hz |
| 工作温度 | -40～70℃ |
| 网管监控 | 网口RJ45 |
| NMS功能 |
实时查询：光功率，射频输出/输入功率，增益，驻波及其它实时状态 实时告警：门禁温度电源光模块驻波功放故障，下行过欠功率等 远程控制：功放开关，增益调整，告警设置，等 轮巡，操作日志，帐户管理等 |
