800M数字集群主机TR-800
产品描述
数字集群主机是指在无线通信传输过程中起到信号增强作用的一种无线电发射中继设备。数字集群主机将基站发出的下行信号通过无线接入方式引入并经放大后再通过天线将信号发射到需要覆盖的区域，同时接收移动终端发出的上行信号，并通过主机上行放大后发送到基站，能有效消除覆盖盲区，使用户能享受高质量的移动通信服务。对一些没有光缆资源而基站又架设复杂、成本太高的情况下，数字集群主机作为一种成本低、架设简单的设备，能够有效解决盲区覆盖问题。
产品特点
Ø 上下行增益调整采用先进的数字控制衰减器，精度高，可根据不同环境设置合适增益。
Ø 19寸2U机架式机箱，坚固可靠，安装方便，散热良好。
Ø 与基站相比，同等覆盖面积时，使用直放站架设简单、投资较低。
Ø 采用模块化结构，具有可靠性高、维护方便等优点。
Ø 整机出厂前均经过严格的高低温老化，长期稳定性好。
Ø 不需要土建和传输电路的施工，建网迅速。
Ø 具备本地及远程监控功能，监控增益、输出功率、工作温度、交直流电压工作状态。
典型应用
-

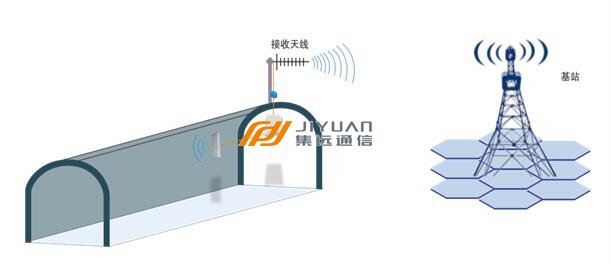

Ø 公路隧道、市政隧道、铁路隧道、地铁等的数字集群信号覆盖。
Ø 车站、机场、展馆、体育场馆等的数字集群信号覆盖。
Ø 港口、码头、石油、化工等的数字集群弱场覆盖。
Ø 铁路沿线、火车站等的数字集群弱场覆盖。
技术参数
| 项目 | 技术规格 | |
| 频率范围 | 上行 | 下行 |
| 806-821MHz | 851-866MHz | |
| 带宽 | 15MHz | |
| 射频输出功率 | 20dBm±1dB | 20dBm±1dB |
| 最大增益 | 70dB±2dB | 70dB±2dB |
| 自动电平控制ALC控制范围 | ≥20dB | |
| 增益调节范围及步进 | 0-30dB，1dB Step | |
| 噪声系数 | ≤5dB | |
| 系统时延 | ≤6us | |
| 带内波动 | ≤3dB | |
| 三阶互调 | ≤-40dBc | |
| 驻波比 | ≤1.5 | |
| 杂散发射 | ≤-36dBm/100KHz@9KHz～1GHz | |
| ≤-30dBm/1MHz@1GHz～12.75GHz | ||
| 阻抗 | 50Ω | |
| 射频接口 | N-Female | |
| 电源 | AC 220V 50/60Hz | |
| 重量 | ≤ 7Kg | |
| 尺寸 | 490*274*88mm | |
| 工作温度 | -25～55℃ | |
| 本地调试 | RS232 | |
| 远程监控 | 网口RJ45 | |
| NMS功能 |
实时查询：输出/输入功率，UL/DL增益，及其它实时状态 实时告警：温度，电源，驻波，功放故障，上下行过欠功率等 远程控制：功放开关，增益调整，告警设置，等 轮巡，操作日志，帐户管理等 |
|
